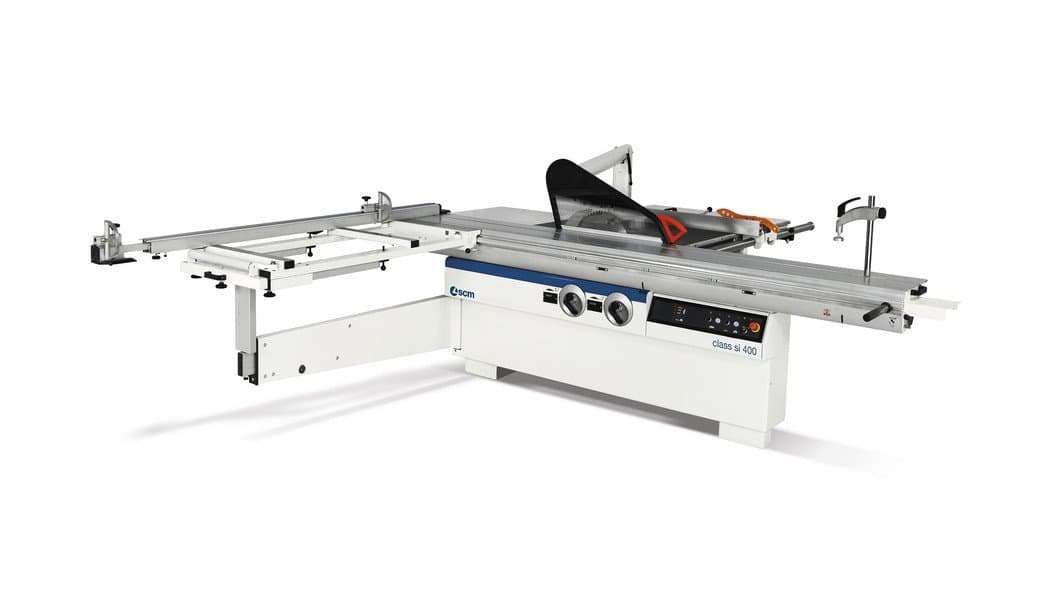

Форматно-раскроечный станок SCM class si 400
Форматно-раскроечные станки являются востребованным оборудование на предприятиях современной деревообрабатывающей промышленности, поскольку позволяют производить высококачественный распил заготовок из древесины и плитных материалов на ее основе в точном соответствии с заданными размерами. Модель SCM SI400 EP CLASS в версии READY 3 характеризуется большим запасом прочности конструкции (гарантийный срок пильной каретки составляет 10 лет), высокой степенью автоматизации технологического процесса, удобством и безопасностью работы оператора.
Назначение
Форматно-раскроечный станок SCM SI400 EP CLASS в версии READY 3 используется для высокоточного продольного, поперечного и углового раскроя деталей и заготовок, произведенных из композитных материалов на основе древесины, в соответствии с заданными параметрами. Конструкция станка позволяет на самом высоком уровне осуществлять распил облицованных и ламинированных заготовок.
Особенности конструкции станка SCM SI400 EP CLASS в базовой комплектации поставки
1. Подвижная каретка длиной 3200 мм изготовлена из анодированного алюминия и способна перемещаться с высокой точностью и скоростью благодаря прецизионным направляющим, изготовленным из закаленной стали и оснащенным специализированной фрезеровкой арочного типа. Надежный монтаж направляющих на каретке осуществляется в ручном режиме посредством вальцевания.
2. Для исключения сколов и трещин в пове5рхностях обрабатываемых облицованных и ламинированных заготовок в стандартный комплект поставки станка входит подрезной узел, функционирующий от независимого электрического двигателя мощностью 0,9 кВт, и оснащенный системой позиционирования обрабатывающего инструмента, размещенной на внешней поверхности основания.
3. Прижимное устройство эксцентрикового типа обеспечивает надежность размещения материала на рабочей поверхности.
4. На выходе рабочий стол оборудован дополнительной поверхностью, расширяющей площадь выгрузки готовой продукции.
5. Параллельное измерительное устройство оснащено системой ручного перемещения по направляющим цилиндрического сечения, что обеспечивает точность обработки материала.
6. Электрический двигатель станка запускается напрямую, обеспечивая простоту и надежность конструкции.
Особенности комплектации версии READY 3
- параллельное измерительное устройство перемещается автоматически на направляющей цилиндрического сечения диаметром 50 мм, для управления используется привод;
- позиция линейки визуализируется посредством магнитной ленты на электронном мониторе, при этом положение ее определяется автоматически;
- параллельная линейка способна наклоняться на угол до 90 градусов, позволяя производить высокоточный угловой распил материала;
- для удобства работы возможно перемещение измерительного устройства от рабочего стола;
- настройки и регулировка производится посредством клавиш;
- плавная настройка обеспечивает продление ресурса эффективного функционирования оборудования;
- система автоматической настройки оборудования существенно упрощает работу оператора;
- система пневматической фиксации гарантирует точность обработки заготовок;
- запуск и остановка основного и подрезного агрегатов осуществляется посредством кнопок, смонтированных на пильной каретке;
- возможна настройка оборудования по двум осям;
- точная настройка позиции обрабатывающих инструментов и угла их наклона обеспечивает отличное качество выпускаемой продукции;
- позиционирование инструмента по вертикали осуществляется в автоматическом режиме в соответствии с углом его наклона;
- два режима управления оборудованием - полуавтомат и автомат (память способна сохранять до 99 программ обработки) - обеспечивает оптимизацию работы оборудования и длительный срок его эффективной эксплуатации;
- в числе дополнительных возможностей станка - счетчик затраченного на обработку времени и калькулятор;
- в целях обеспечения безопасности эксплуатации станок укомплектован следующим оборудованием: кнопка экстренного отключения, расположенная на фронтальной поверхности станины, система защиты электрического двигателя от перегрузок, защитный корпус пильного диска, снабженный аспирационным отверстием диаметром 60 мм, надежно закрываемый на замок основной выключатель станка.
Опции, описания
Подвижная каретка
|
|
Высокотехнологическое решение от SCM:
|
|
|
|
|
|
Телескопический суппорт рамного стола
|
|
Нижний поворотный телескопический суппорт рамного стола сделан из цельнотянутого алюминия, что обеспечивает максимальную точность и гладкость хода. Регулируемые пыльники защищают от проникновения стружки и повышают надежность в долгосрочном периоде. |
Рамный стол
|
|
Большой массивный рамный стол длиной 1940 мм сделан из цельнотянутого алюминия. Стандартная комплектация включает в себя:
|
Подвижная каретка
|
|
Массивный чугунный пильный узел имеет замкнутую по контуру конструкцию, что повышает жесткость и полностью устраняет вибрации. Плавный гладкий подъем и опускание пильного диска благодаря перемещению по двум цилиндрическим направляющим. Высокоточный наклон узла осуществляется на массивных чугунных суппортах. Мощности двигателей в стандартной комплектации:
По запросу форматно-раскроечный станок SI300 Classпоставляется с двигателем 9 кВт (опция), который снабжен пуском звезда-треугольник |
|
|
|
|
|
Подрезной узел
|
|
Подрезная пила легко и быстро настраивается с внешней стороны и не требует использования гаечных ключей, которые требовались в прошлом. |
Параллельная направляющая линейка
|
|
Направлющая линейка позволяет выполнять резы до 1270 мм в стандартной комплектации или опционально (по запросу) до 1500 мм.
|
Маховички подъема и наклона пильного узла
|
|
Маховичкипозволяют выполнять подъем/опускание и наклон пильного узла на углы от 0 до 45 градусов. При этом оператору не требуется прилагать физических усилий, т.к. маховичкиснабжены редуктором и легко и плавно вращаются. (Другие европейские производители, как правило, ставят маховички, требующие приложения значительных физических усилий) Маховички полностью защищены от пыли и имеют удобное для оператора расположение спереди станка. |
Электронныйпульт управленияEASY(опция)
|
|
Пульт снабжен 7 дюймовым цветным ЖК экраном. Позволяет задаваь до 300 программ и хранить базу данных по пильным дискам.Пульт имеет верхнее расположение и снабжен планшетом. В зависимости от комплектации электронными регулиров программатор (пульт) позволяет настраивать до 5 параметров:
На пульте есть функция помощи оператору, которая позволяет:
|
Защитный кожух пилы (опция)
|
|
Верхний защитный кожух пилы существенно повышает безопасность работы для оператора станка. Защитный кожух поставляется по запросу и не входит в стандартную комплектацию. Компания SCMнастоятельно рекомендует использовать защитный кожух. |
Дополнительное устройство для параллельных резов (опция)
|
|
Устройство (линейка) быстро устанавливается на каретку, оснащено миллиметровой линейкой, выдвижным упором для размеров до 1000 мм и миллиметровой системой позиционирования для выполнения предварительного реза. |
